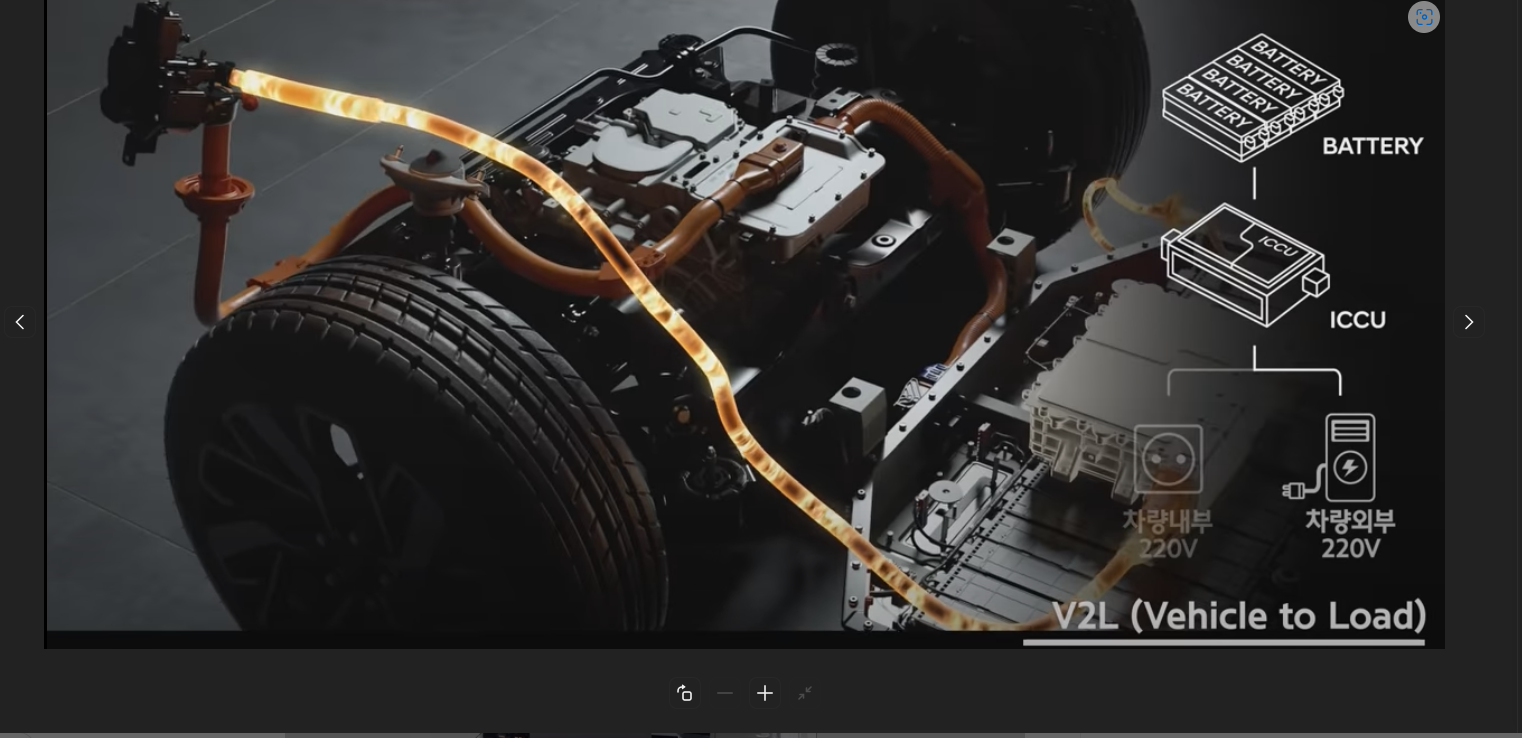

출처 : 현대자동차그룹 유튜브
전기차의 개별 핵심 요소
전기 자동차(EV)는 첨단 엔지니어링과 환경에 대한 책임을 통합한 자동차 기술의 미래를 상징합니다. 전기차의 복잡한 작동에 관심이 있는 자동차 애호가라면 , 저전압 DC-DC 컨버터(LDC)부터 회생 제동 시스템에 이르기까지 이러한 차량의 기능을 구성하는 개별 구성 요소를 이해하는 것이 중요합니다. 이 글에서는 전기차의 중요한 파워트레인 기본 요소에 대해 자세히 살펴보고 엔지니어링 관점에서 차량 성능을 최적화하는 데 있어 전기차의 해당 요소의 기능과 중요성을 분석할 것입니다.
저전압 DC-DC 컨버터(LDC)의 역할
전기차의 저전압 DC-DC 컨버터(LDC)는 메인 배터리에서 공급되는 고전압 전력을 다른 차량 시스템의 저전압 전력으로 변환하는 중요한 작업을 수행합니다. 교류 발전기가 이 부분을 충족하는 내연기관 차량과 달리 전기차는 전력 분배 역할을 하기 위해 LDC를 기반으로 처리합니다. 일반적으로 전기차의 메인 배터리는 수백 볼트로 작동하는 반면, 인포테인먼트, 조명 및 센서와 같은 유사한 보조 시스템은 효과적인 작동을 위해 더 낮은 전압(일반적으로 12V)이 필요합니다.
엔지니어링 관점에서 볼 때, LDC는 단순한 전력 분배기가 아니라 다양한 전력 소비 상태에서 에너지 효율을 유지하도록 설계되었습니다. 변환 효율은 차량의 전반적인 에너지 소비에 직접적인 영향을 미칩니다. 이를 최적화하기 위해 최신 LDC는 넓은 입력 전압 범위, 정교한 냉각 방법 , 적응형 피드백 루프로 설계되어 열 손실을 최소화하면서 전력 수요의 변동을 처리할 수 있습니다.
구동 모터, 감속기 및 전원 제어 장치 이해
구동 모터는 전기 에너지를 기계적 에너지로 변환하여 차량을 추진하는 전기차의 핵심입니다. 여러 개의 움직이는 부품에 의존하는 기존 엔진 기계와 달리 전기차의 구동 모터는 적은 수의 구성요소로 작동하여 신뢰성을 높이고 유지 관리가 줄어듭니다. 모터는 다양한 속도에서 토크 전달을 최적화하는 감속기 또는 변속기 장치와 결합됩니다. 전기 모터는 낮은 RPM에서 높은 토크를 달성하여 부드럽고 중단 없는 가속이 가능하기 때문에 전기차는 단일 변속기를 자주 사용합니다.
모터 제어 장치(MCU)라고도 하는 전력 제어 장치(PCU)는 구동 모터와 배터리 사이의 전력 흐름을 관리하는 데 중요한 역할을 합니다. 이 장치는 가속 및 회생 제동과 같은 기능을 조정하여 실시간으로 전력 분배를 주행 조건에 맞게 조정합니다. 엔지니어들은 극한의 온도와 빠른 전력 전환을 처리하여 최적의 성능을 보장하고 전압 써지로 인한 손상을 방지하는 PCU의 능력에 중점을 두고 있습니다.
인버터, 고전압 정션 블록 및 모터 제어
전기차 파워트레인에서 인버터는 배터리의 직류(DC)를 모터의 교류(AC)로 변환하기 때문에 반드시 필요합니다. 전기차의 고효율 모터는 AC 전원으로 작동하기 때문에 이러한 변환이 필요합니다. 이를 통해 모터 속도와 토크를 더욱 부드럽고 효율적으로 제어할 수 있습니다. 고성능 인버터는 탄화규소(SiC)와 유사한 첨단 전력 반도체로 설계되어 효율성을 크게 향상시키고 열 발생을 줄여 성능과 수명 모두에 중추적인 역할을 합니다.
고전압 정션 블록(HVJB)은 중요한 안전 및 배전 구성 요소로 역할을 합니다. 이는 차량 고전압 아키텍처의 다양한 부분에 전력을 할당하는 중앙 허브입니다. 엔지니어들은 HVJB가 취급하는 높은 에너지 수준을 고려하여 열 관리 및 단열을 우선순위로 하여 HVJB를 설계합니다. 고급 전기차에는 연속적인 결함을 방지하기 위해 HVJB 내에 중복 안전 회로가 포함될 수도 있습니다.
모터 제어는 토크 벡터링부터 회생 제동까지 모든 것을 관리하는 알고리즘을 통합한 복잡한 기능입니다. 여기에는 차량 주변 센서의 입력을 기반으로 모터의 응답반응을 보정하고, 전력 문제를 분할 대체하여 출력을 완벽하게 조정하는 작업이 포함됩니다. 모터 제어 시스템과 인버터 및 PCU의 통합은 운전 상태 간의 원활한 전환을 보장하고 전력 수요와 에너지 절약의 균형을 맞춰 운전자의 경험을 향상하여 구현할 수 있습니다
회생 제동 및 가상 엔진 사운드 시스템
회생 제동은 감속 중에 운동 에너지를 회수하는 데 도움이 되는 전기차의 뛰어난 기능입니다. 이 시스템은 전기 모터의 기능을 반전시켜 차량의 움직임을 배터리에 저장된 전기 에너지로 다시 변환하는 방식으로 작동합니다. 엔지니어들은 제동력과 에너지 회수의 균형을 맞추기 위해 이 시스템을 미세 조정하여 직관적이고 효율적인 운전 경험을 제공합니다. 고급 재생 시스템은 기존의 엔진 제동을 모방하도록 조정될수 있어 기존 차량에서 전환하는 운전자에게 친숙한 감각을 제공합니다.
최신 전기차의 또 다른 혁신적인 기능은 특히 저속에서 보행자에게 차량의 존재를 알리기 위해 인공 소음을 생성하도록 설계된 안전 강화 기능인 가상 엔진 사운드 시스템(VESS)입니다. 전기차는 내연기관 자동차보다 본질적으로 조용하기 때문에 저소음 작동으로 인해 안전 위험이 발생할 수 있는 도시 환경에 VESS가 필수적입니다. 엔지니어들은 이러한 사운드가 주의를 끌면서도 눈에 띄지 않게 세심하게 작동하도록 하며, 종종 독특하면서도 방해가 되지 않는 톤이나 윙윙거리는 소리를 복제합니다.
결론
전기 자동차의 동력 시스템인 LDC, 구동 모터, PCU, 인버터, HVJB, 재생 지연은 단순한 구성 요소를 넘어 효율성, 성능 및 안전을 위해 설계된 정교한 시스템입니다. 이러한 구성 요소들은 조화롭게 작용하여 강력하고
에너지 효율적인 독특한 주행 경험을 제공합니다. 마찬가지로 자동차 애호가들과 엔지니어 모두에게도 이러한 시스템의 복잡성을 이해하면 전기차 설계의 복잡성과 지속 가능한 운송 수단의 미래에 대한 이해가 향상됩니다. 전기 자동차는 단순한 가솔린의 변화를 넘어 새로운 주행 역학의 시대를 약속하는 기술적 정교함을 나타냅니다. 이러한 시스템의 세부 사항을 조사함으로써 최신 전기차를 정의하는 엔지니어링 혁신과 환경 인식의 융합을 볼 수 있습니다.
